Typový dům 5+kk

Rodinný dům s dispozičním řešením 5+kk je řešen jako samostatně stojící jednopodlažní objekt s obytným podkrovím. Je vhodný pro rovinatý, event. mírně svahovitý terén. Půdorysný tvar objektu je obdélnikový, s překrytým vstupem a krytou terasou přístupnou z obývací části domu. Dům je zastřešen sedlovou, alternativně plochou střechou, je možné úplné či částečné podsklepení. Z boční strany je vhodné umístit garáž.

Nemovitost je navržena jako typový objekt, který řeší pouze vlastní dům bez návaznosti na okolí.

Minimální rozměr stavební parcely je 15 x 20 m.
Počet obytných místností: 5
Počet osob: 5-6
Obytná plocha: 82.3 m2
Užitková plocha: 40 m2
Zastavěná plocha: 75 m2
Obestavěný prostor: 485 m3
Výška střechy: 7.8 m
Orientace vstupu: S-J-V-Z
Sklon střechy: 45°
Počet bytů v domě 1

Spotřeba tepla

Tepelná ztráta objektu 4,50 kW
Výkon vložený v otopném systému
(při tepelném spádu 55/45°C)
6,07 kW
Roční potřeba tepla na vytápění 11,5 MWh/rok
cca 41,9 GJ/rok

Předpokládaná spotřeba zemního plynu o výhřevnosti 33,5 MJ/m3 při účinnosti vytápěcí soustavy cca 97,5% bude činit cca 1130 m3/rok, tj. cca 14.100,- Kč vč. DPH.

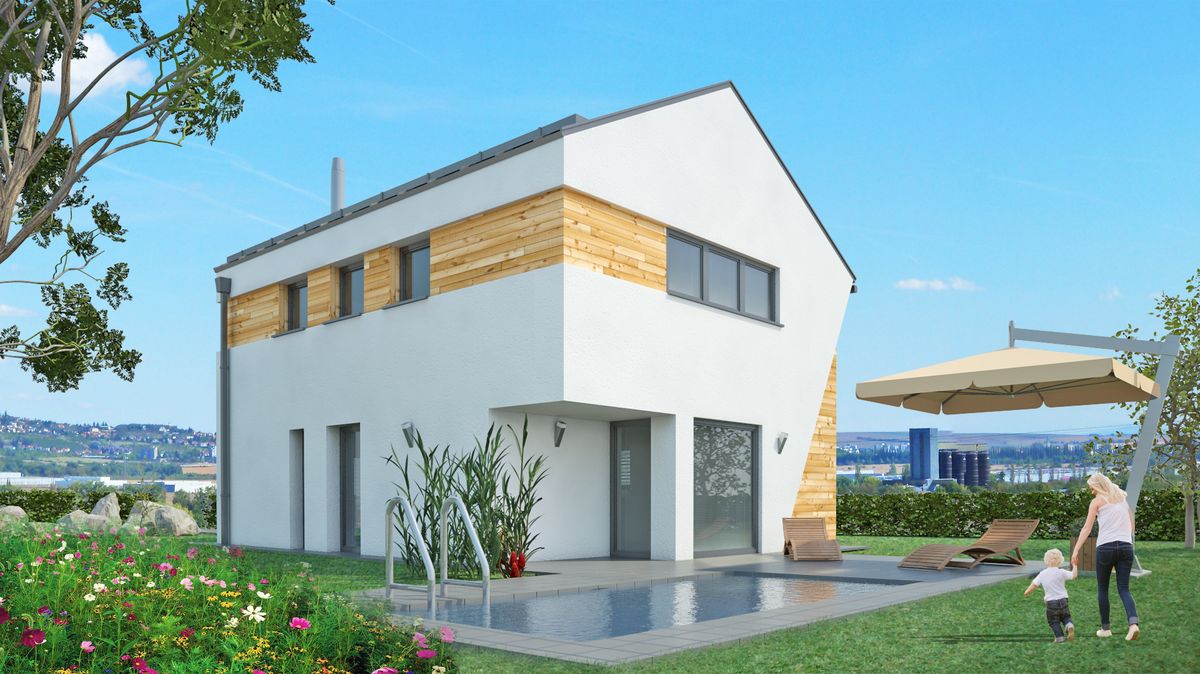

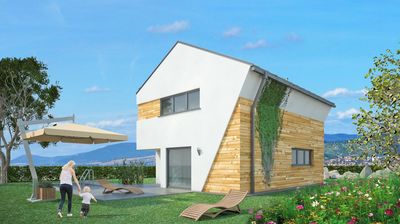

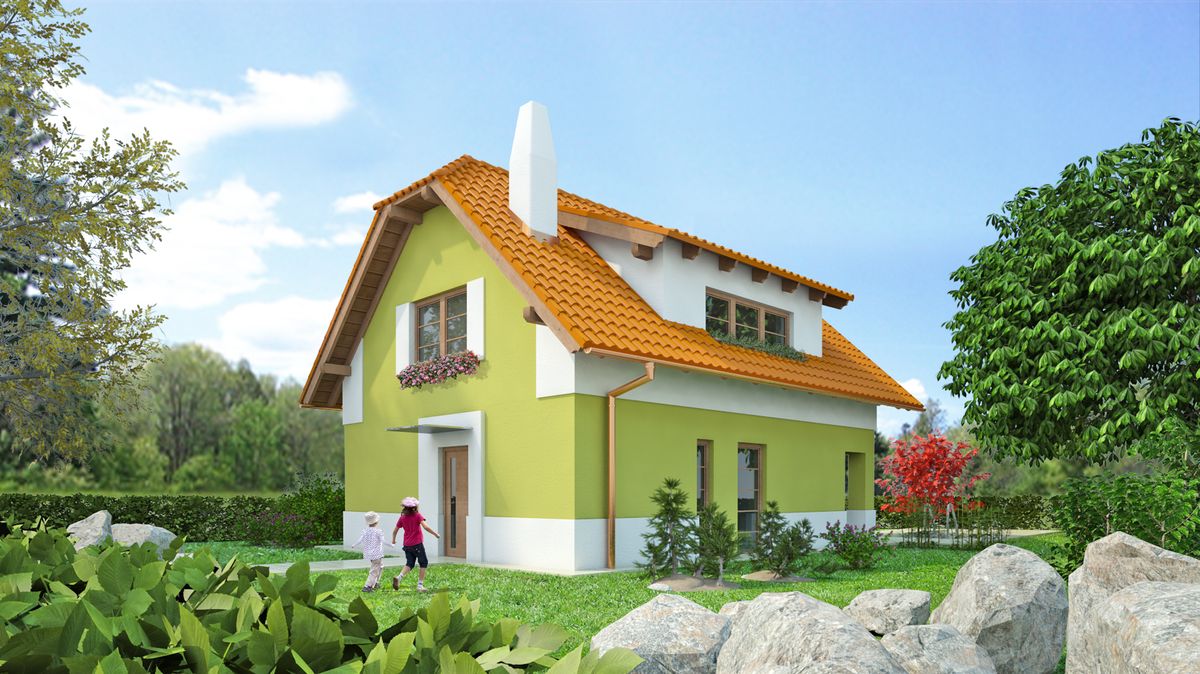

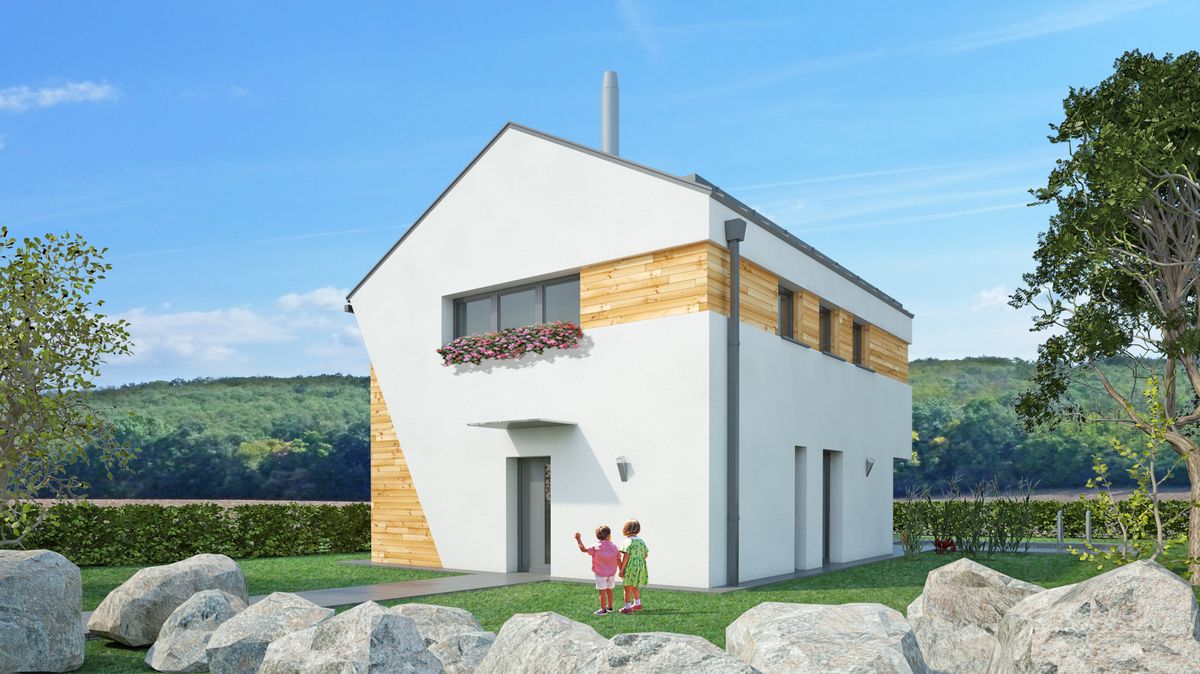

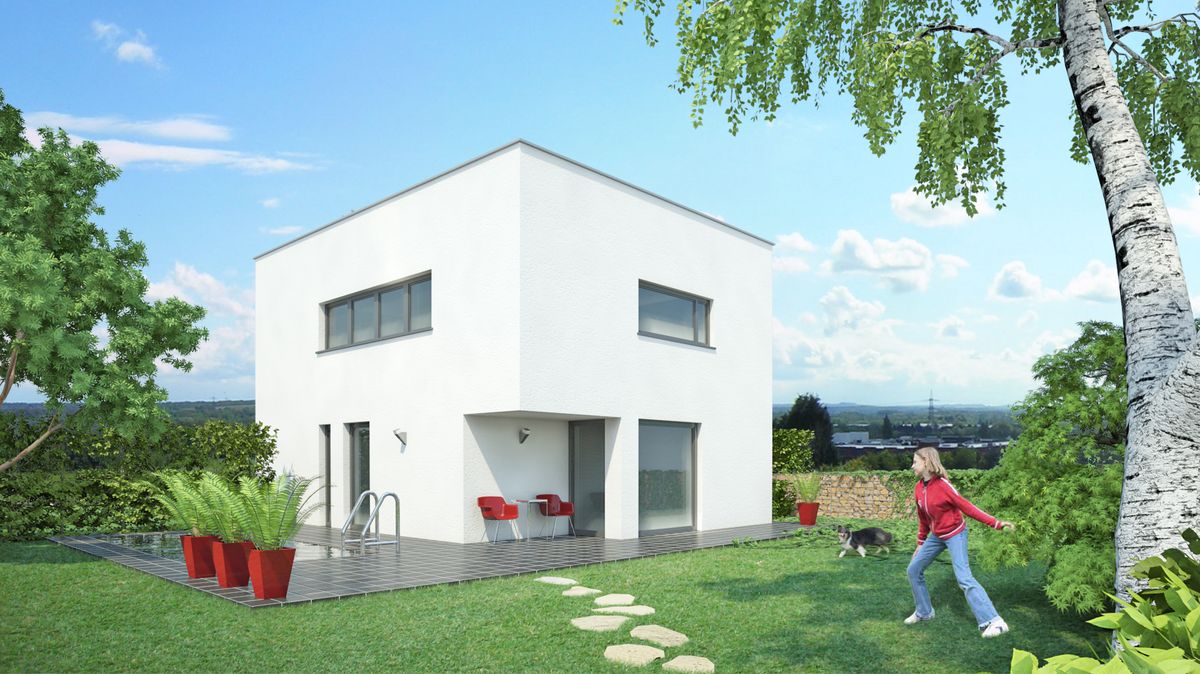

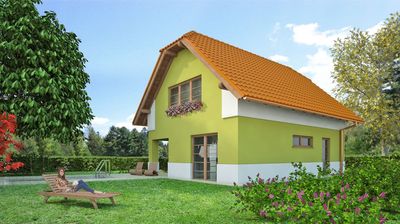

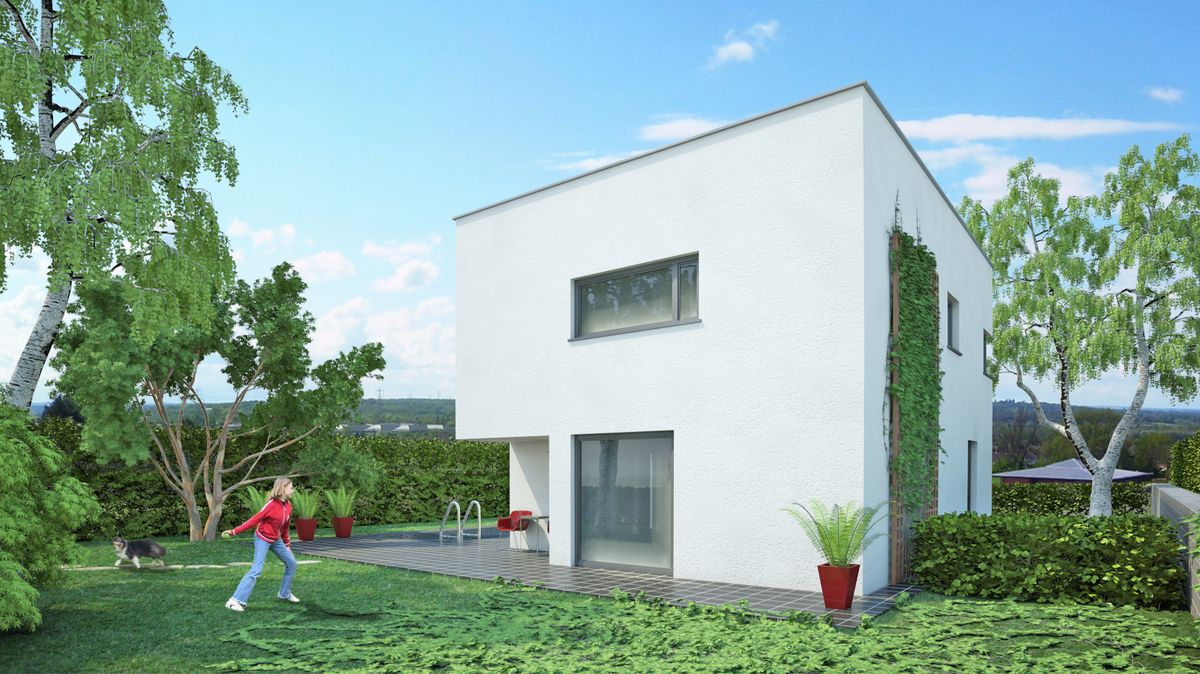

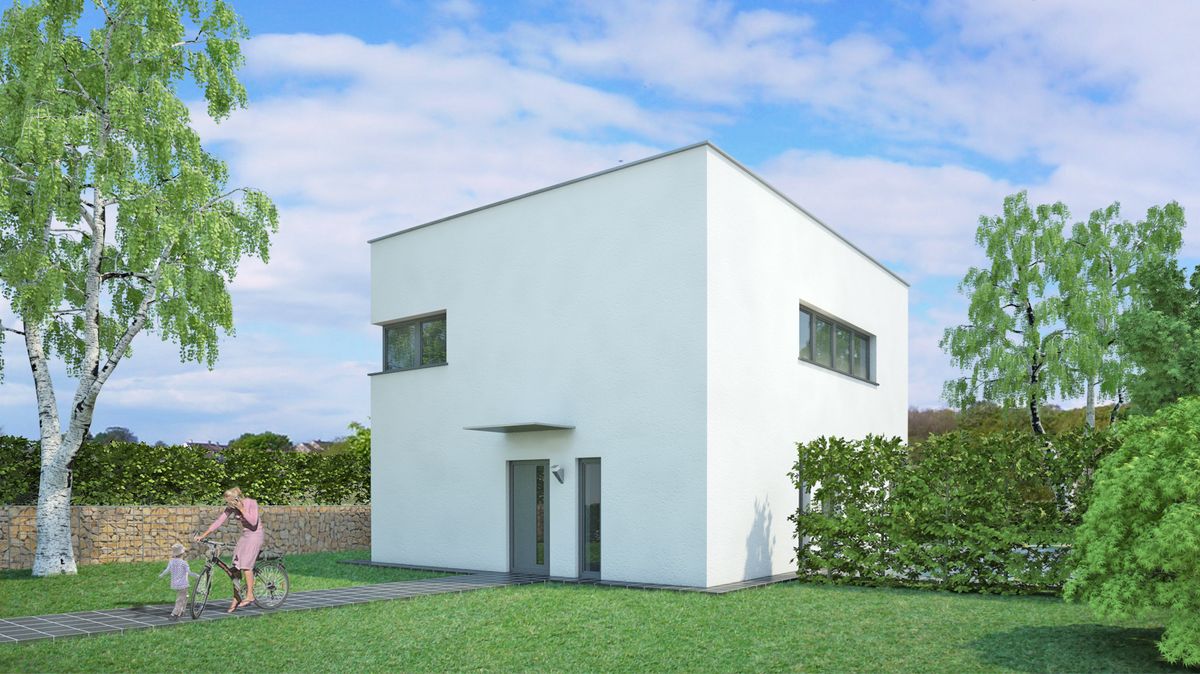

Vizualizace

nízkoenergetický dům nízkoenergetický dům nízkoenergetický dům
nízkoenergetický dům nízkoenergetický dům nízkoenergetický dům
nízkoenergetický dům nízkoenergetický dům nízkoenergetický dům

Na realizaci s námi spolupracují

Bedberg, s. r. o.

autor a zpracovatel designu, výkresové dokumentace

Dispoziční řešení

Vstup do objektu je situovaný z čelní strany do zádveří, ze kterého je umožněn vstup do hlavní obytné zóny a skladu. Obytná zóna čítá prostor spojovací chodby jdoucí do obývacího pokoje s přímým vstupem do kuchyně a venkovní terasy. Součástí chodby je taktéž vstup do pracovny a koupelny vybavené wc kombi a sprchovým koutem.

Vertikální pohyb v domě umožňuje monolitické schodiště přiléhající k obývacímu pokoji a spojovací chodbě. V poschodí se nachází klidová zóna domu. Je zde situován prostor schodišťové chodby umožňující přístup do ložnice rodičů, dětských ložnic a koupelny s wc kombi vč. zabudované vany a niky pro zdroj ohřevu otopné vody a TUV.

Veškeré prostory domu jsou osvětleny přímým osvětlením bez použití střešních oken.

Podlahová plocha
1. nadzemní podlaží
1.01 zádveří 3.70 m2
1.02 sklad 3.30 m2
1.03 chodba 3.70 m2
1.04 pracovna 9.50 m2
1.05 schodiště 4.60 m2
1.06 obývací pokoj 18.50 m2
1.07 terasa 3.50 m2
1.08 kuchyně 9.30 m2
1.09 koupelna 4.00 m2
nízkoenergetický dům

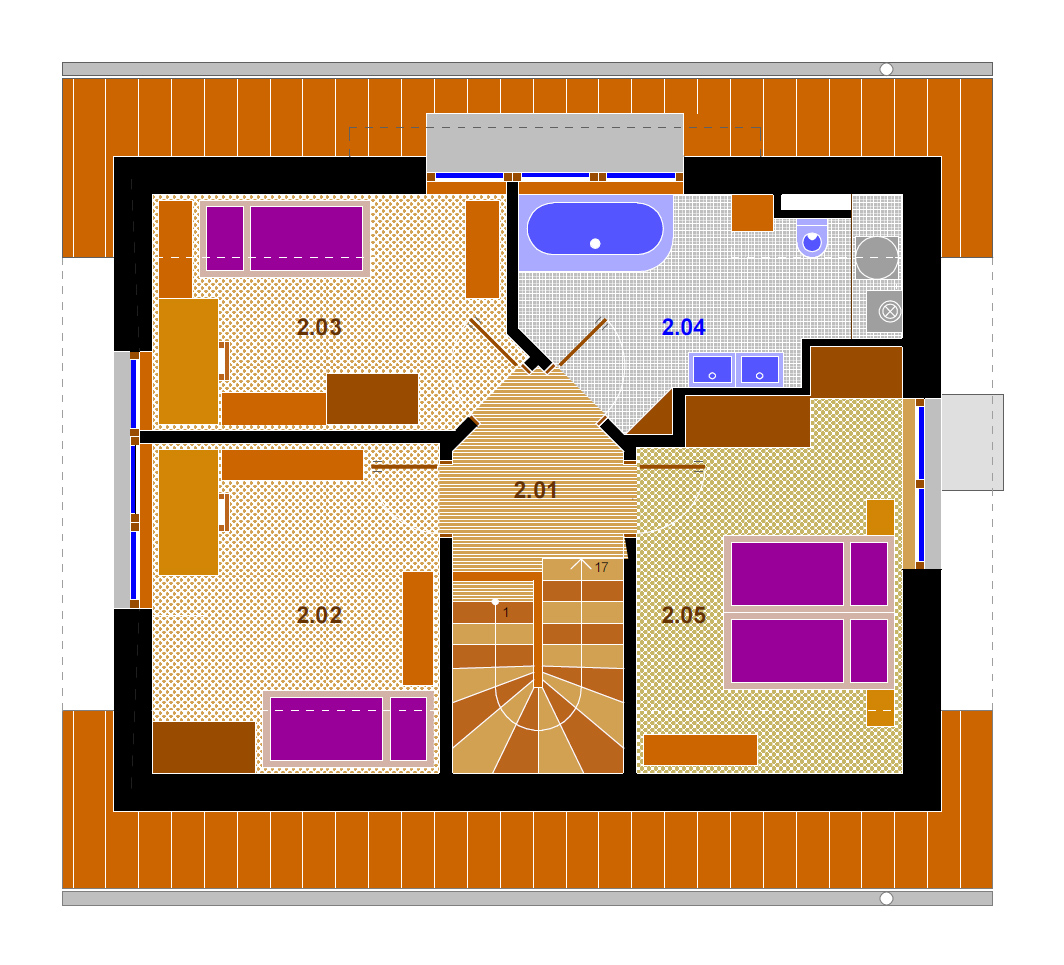

podkroví
2.01 schodiště 8.50 m2
2.02 ložnice 12.90 m2
2.03 ložnice 11.20 m2
2.04 koupelna 6.00 m2
2.05 ložnice 19.50 m2
nízkoenergetický dům

Stavební část

  • Základy - betonové pásy, betonová základová deska armovaná, štěrkopískový podsyp
  • Vodorovná izolace - asfaltové pásy, alternativně fóliové
  • Nosné zdivo - pórobetonový systém Ytong 300mm , alternativně Porotherm 300 mm
  • Nenosné zdivo - pórobetonový systém Ytong 100, 125 a 150mm, alt. Porotherm
  • Stropy - betonový Dennert
  • Krov - dřevěná impregnovaná vaznicová soustava
  • Krytina - taška pálená Tondach
  • Schodiště - železobetonové samonosné Dennert, finální povrch lamino
  • Okna síla rámu 80 mm, k = 1.2, plastová, bílá, s křídlem otvíravým a výklopným, domykavé žaluzie
  • Vstupní dveře - plast s prosklením
  • Vnitřní dveře - plné či prosklené, obložkové, dřevěná dýha
  • Obklady, dlažby a sanitární vybavení - standart SIKO
  • Podlahy - plovoucí - lamino
  • Klempířské prvky - pozink
  • Hromosvod - ucelený pozinkový systém
  • Elektroinstalace silno - rozvody izolovanými kabely s měděnými jádry odpovídajících průřezů. Zásuvky a vypínače jsou ABB Clasic, příprava pro svítidla v místnostech
  • Elektroinstalace slabo - EPS, domovní zvonek, vytrubkování pro telefonní rozvod a příprava pro STA, anténní rozvod zatrubkovaným koaxiálním kabelem
  • Vodovod - PPR systém
  • Plynovod - přívod ke kotli z oceli
  • Kanalizace - ležaté a svislé KG a DN rozvody
  • Ústřední vytápění - kombinovaný plynový kotel pro vytápění a ohřev vody Protherm, desková topná tělesa v obytných místnostech s termostatickými hlavicemi, regulace kotlovým termostatem či ventily přímo v místnostech na tělesech
  • Omítky vnitřní - vápenocementová omítka štuková
  • Omítky venkovní - strukturální probarvená stěrková
  • Podhled podkroví - sádrokarton s tepelnou izolací, minerální vata 240 mm
  • Podlaha 1.nadzemního podlaží - anhydridová s tepelnou izolací 50 mm
  • Podlaha podkroví - anhydridová s kročejovou izolací 30 mm
  • Tepelná izolace obvodového zdiva - polystyren 140 mm
  • Zařizovací předměty - 2 x wc kombi bílé se sedátkem, 1 x vana plast 170, 1 x sprchový kout 90/90, 2 x keramické umyvadlo bílé 60 cm, 2 x stojánková baterie, 1 x baterie vanová páková, 1 x baterie sprchová páková, 1 x zahradní výtokový ventil
  • Hrubé terénní úpravy - HTÚ = zahrnutí okolí domu zeminou a zarovnání, připraveno pro zahradnické práce
